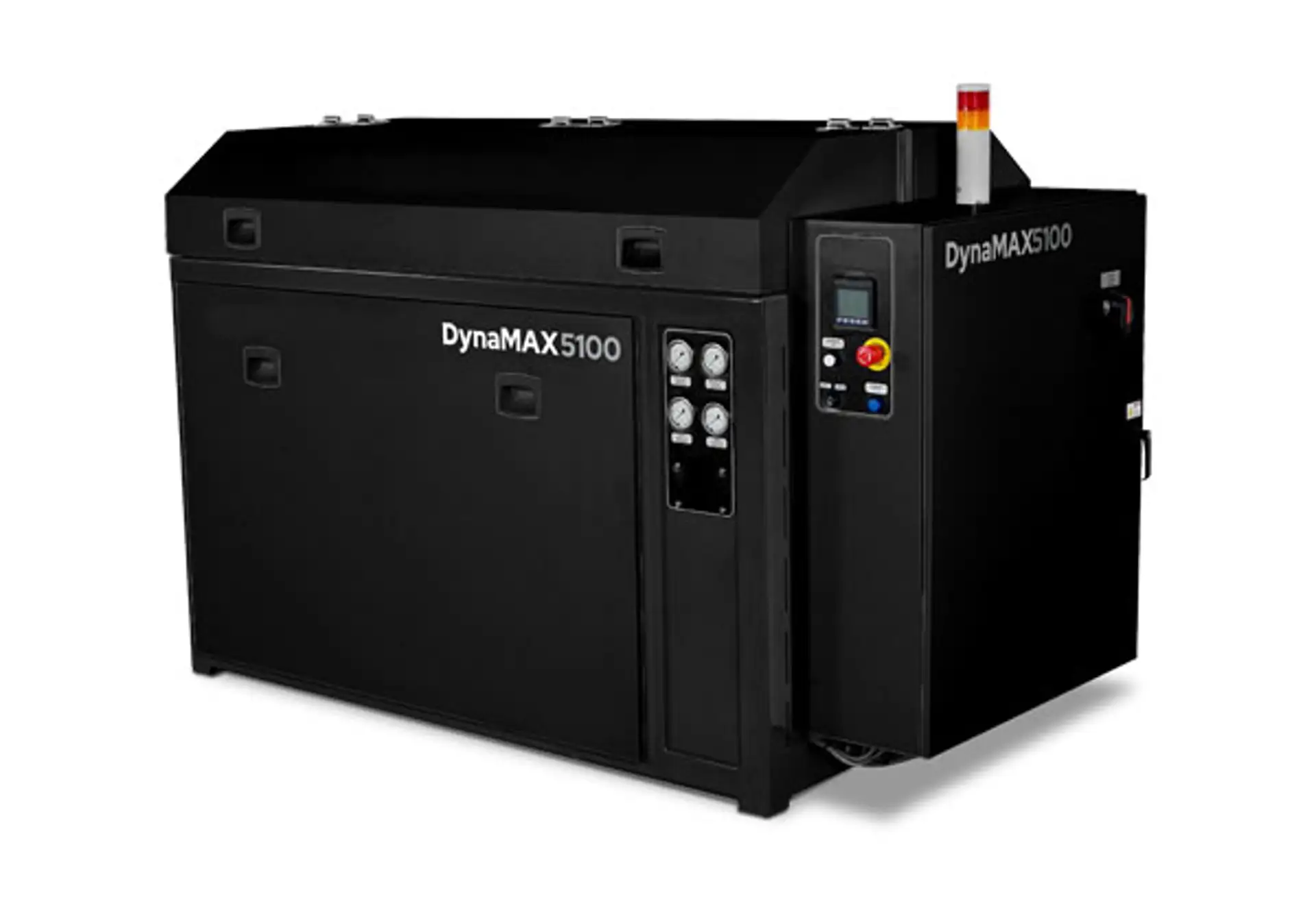

Bombas de jato de água de intensificador duplo DynaMAX 5100/5150

Incorporando Advanced Intensifier Technology™ (AIT — tecnologia intensificadora avançada) patenteada, as de jato de água de intensificador duplo DynaMAX 5100/5150 são as mais econômicas e funcionais do mundo. As bombas de intensificador duplo da série 5 são nossos jatos de água de maior capacidade. Eles incluem controle avançado e características de monitoramento, e são projetados para oferecer uma confiabilidade de longa vida útil e segurança incomparável pelo menor custo de propriedade.

Comparação de sistemas de jato de água

Benefícios

Confiabilidade extrema

O acumulador de água integrado na entrada aumenta a vida útil do selo oferecendo um suprimento constante de vazão de água e pressão para o intensificador
Filtro de água escalonado (10, 1, 0,45 mícron) aumenta a qualidade da água e a vida útil da vedação
Pistão de design inovador, que minimiza o desgaste do selo e aumenta a vida útil do componente

Eficiência energética máxima

Motor elétrico fechado autoventilado (TEFC)
Design em tubo
A válvula reguladora de água padrão fornece água de resfriamento

Tecnologia Intensificadora Avançada (AIT) que reduz a manutenção e aumenta o desempenho

Ao repensar a forma como a bomba intensificadora funciona, foi possível fazê-la trabalhar mais, aumentar sua vida útil e diminuir muito o tempo gasto com manutenções.

A eletrônica sofisticada proporciona uma comutação suave e confiável, para uma excelente qualidade de corte e desempenho da bomba
Pacote de software poderoso e intuitivo oferece aos operadores todas as informações que precisam para maximizar o tempo de funcionamento
O design fácil de manter simplifica a remoção da conexão de alta pressão para a rápida manutenção do selo
A válvula de retenção usa poppet de baixa pressão e sem parafusos, o que permite uma rápida avaliação das principais superfícies de contato e permite manutenções de rotina mais rápidas

Especificações

	DynaMAX 5100		DynaMAX 5150
	50 Hz	60 Hz	50 Hz	60 Hz
Geral
Fluxo de saída máxima	7,95 lpm	8,33 lpm	11,36 lpm	12,11 lpm
Orifício máximo	0,508 mm	0,533 mm	0,610 mm	0,635 mm
Pressão de saída contínua	Ajustável a 4.137 bar
Configuração do intensificador	Duplo
Controle da pressão	Proporcional eletrônico
Válvula de sangria	Hidráulica
Potência da bomba
Alimentação do motor	74,6 kW		111,9 kW
Tensão	400 V	460 V	400 V	460 V
Carga total	138 A	117,5 A	204 A	173,4 A
Disjuntor principal	150 A		225 A
Partida suave	Partida verdadeiramente suave
Físico
Largura geral	1143 mm		1397 mm
Comprimento geral	2184 mm		2057 mm
Altura geral	1422 mm		1422 mm
Peso operacional aproximado	1882 kg		2767 kg
Opções
	Ar exterior -ao invés de- refrigeração a óleo
	Resfriador para refrigeração a óleo
	Válvulas de isolamento de água		Válvulas de isolamento hidráulicas e de água

Dados de operação

Combinações de orifícios suportados pelas bombas DynaMAX

DynaMAX 5100

Tamanho do orifício	mm
1 orifício	0,51
2 orifícios	0,36
3 orifícios	0,28
4 orifícios	0,25
5 orifícios	0,23
6 orifícios	0,20

DynaMAX 5150

Tamanho do orifício	mm
1 orifício	0,61
2 orifícios	0,43
3 orifícios	0,36
4 orifícios	0,30
5 orifícios	0,28
6 orifícios	0,25

Combinações de bicos e orifícios

Orifício	Bico	Abrasivo (lb/min)	Tela de abrasivo
0.007	0.020	0.25	120–220
0.009	0.030	0.4–0.6	80–120
0.010	0.030	0.5–0.75	80–120
0.013	0.040	1.0–1.25	60–80
0.014	0.040	1.1–1.35	60–80
0.015	0.040	1.25–1.5	60–80
0.016	0.040	1.3–1.5	60–80

Combinações típicas por tamanho de bomba

HP	Quantidade de cabeças	Orifício/bico
100	2	0.014/0.040
100	4	0.010/0.030
150	2	0.017/0.045
150	3	0.014/0.040
150	6	0.010/0.030

Alimentação versus fluxo para bombas a jato de água DynaMAX

Modelo	Alimentação		Pressão		Fluxo máximo de saída		Tamanho máximo do orifício
	hp	kW	lb/pol²	bar	GPM	L/min	pol	mm
DynaMAX 5100	100	74	60,000	4137	2.10	7.95	0.020	0.51
DynaMAX 5150	150	110	60,000	4137	3.00	11.40	0.024	0.61
